一、概述

此係列泵屬於單級單吸式離心泵，其泵主要結構特征是葉輪退縮在壓水室後麵的泵腔內，葉輪旋流時在葉輪前麵的無葉腔內形成貫通流和循環流。貫通流通過葉輪葉片間流道進入泵室而流出，循環流則在無葉腔內循環。由於循環流中部是低壓區，固體顆粒掉入此區域在旋流的帶動下流出，因此大部分固態物質可不經過葉輪而直接從無葉腔流出。

二、用途

適用於輸送複雜介質或含雜質流體，如餐廚垃圾含短纖維物質或糞便的兩相流體，亦稱無堵塞泵。旋流泵與其他雜質泵相比具有以下特點：

⑴無堵性能好，可通過大約與泵出口口徑相當的固體顆粒，但對輸送的物料具有一定破壞性。

⑵葉輪和泵體之間的軸向間隙對泵性能的影響不如離心泵那樣敏感，無需間隙調整。

⑶耐磨性好，不存在磨損後間隙加大貳造成性能下降的問題，再加上固體顆粒絕大部分不經過葉輪，因此對葉輪的磨損也相應減輕，葉輪使用壽命長。

⑷葉輪為開式徑向葉輪，製造工藝簡單，葉輪流道容易加工且葉輪容易平衡，運行平穩。

⑸泵吸入性能好，具有良好的抗汽蝕性能，可抽送含氣率較高的液體，也可抽送高濃度以及高粘度的液體。

三、性能

流量（Q)：5～400m3/h

揚程(H)：5～125m

工作壓力(P)：≤2.4MPa

溫度：≤150℃

四、設計特點

旋流泵結構形式和流動與傳統泵有很大差別，因而旋流泵有以下特點：

1、葉輪和泵體無配合間隙，不存在磨損使間隙增大造成性能下降的問題。

2、因固體顆粒大部分不通過葉輪，因而無堵塞性能好，葉輪磨損也相應減輕。

3、輸送的物質大部分在無葉腔的旋流帶動下流出，因而無損性差，即對物質的破壞作用大。

4、可以輸送含氣體的液體。

五、泵的結構特點

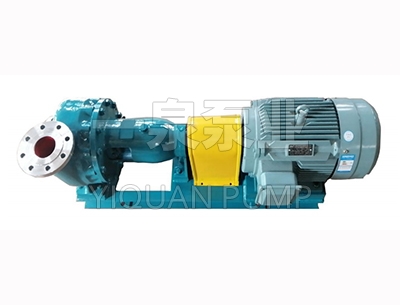

泵體為軸向吸入，徑向排出。吐出口與軸在一垂直麵上，泵體上鑄出支撐腳，直接固定在底座上。泵蓋通過止口固定在懸架上，泵體與懸架體將泵蓋夾緊。在檢修時拆除懸架體和泵體之間的聯結螺母，泵的轉動部分便可由泵體中退出，無須拆卸進出口管路。這是國際上一種通用的化工泵結構。對於大規格泵，泵聯軸器和電機軸之間加一中間加長節，這樣在檢修時，拆下中間加長節，轉子部分可退出泵體，電機不必移動。

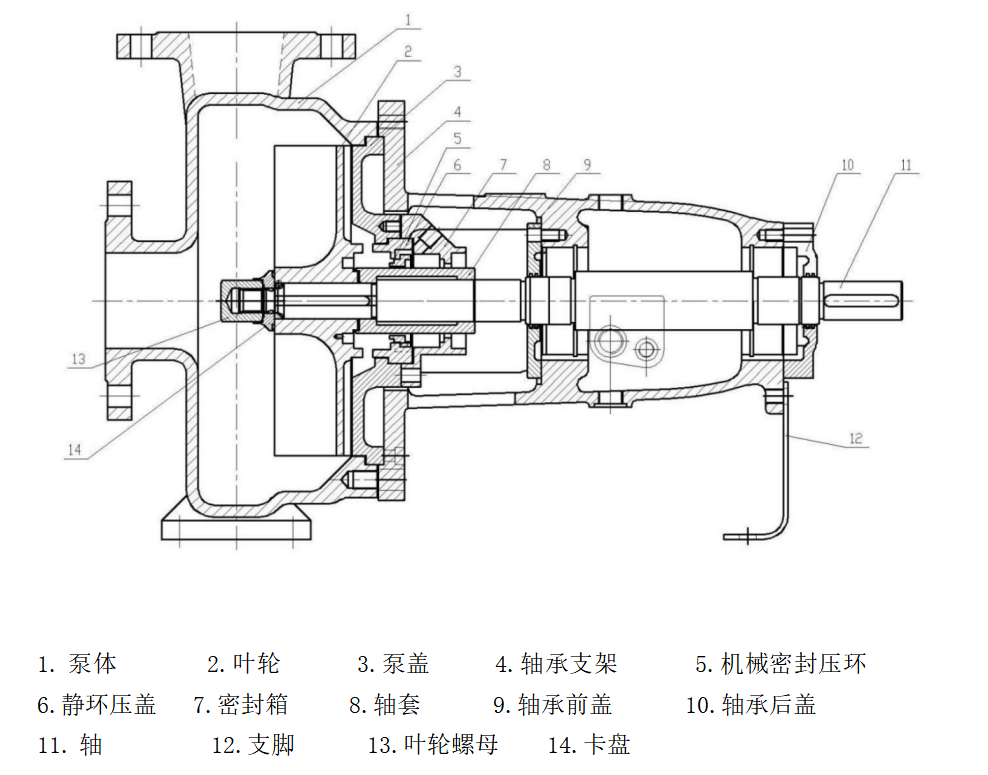

結構圖
